拖拉机履带板的制造与热处理
一、工作条件
拖拉机的履带板在运动过程中，要承受压应力和冲击载荷的作用，其表面受到石块等硬物的作用，其损坏形式表现为磨损和节销断裂，因此要求履带有高的耐磨性、足够的强度和较高的冲击韧性等。
二、材料的选择
根据拖拉机履带的工作环境，其材料的选用要考虑到具有以上要求。实际生产中选用40SiMn2、ZGMn13等，该钢种的淬透性好，受冷却介质温度的变化小。
三、机械加工工艺流程
根据材质的不同，其加工路线有差异。
40SiMn2材料：热轧成形一下料一机加工一热处理一成品。
ZGMn13材料：铸造成形一热处理一成品.
四、履带板的热处理
1、技术要求
ZGMn13材料：硬度为155~230HBS,不允许有斑点。
40SiMn2材料：硬度为39～47HRC，允许有软点，但硬度应不大于26HRC。
2．ZGMn13钢履带板的热处理
如铸铁铸态有柱状晶须，须要进行退火处理。退火工艺为610～650℃，保温12h，炉冷直到450℃空冷。履带板在连续式炉加热的工艺曲线如下图所示。
3. 40SiMn2钢履带板的热处理

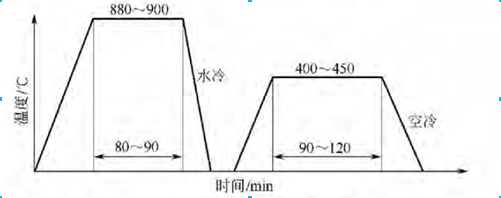

该钢可采用快速加热，淬火介质为盐水或水，其淬透性好，钢履带板经淬火后硬度高，但回火脆性敏感，因此资料介绍在380~510℃时回火后，冲击韧性高。具体工艺见下图。
更多信息
请直接与我公司服务人员联络（热线电话：0769-82621066/400-699-1286），以获得更多的有关拖拉机履带板的制造与热处理及其它结构钢、合结钢、合金钢、合金结构钢、易切削结构钢、低合金高强度结构钢、轴承钢、弹簧钢、耐热钢的选择、应用、热处理及库存等相关资料。
资料来源：东莞市弘超模具科技有限公司结构钢事业部
『版权所有，转载或引用请注明链接和出处』
【 浏览次数:22 】 【 加入时间:2013-08-01 11:15:04 】 【 关闭本页 】
技术服务
联系方式
东莞市弘超模具科技有限公司结构钢事业部
联系人：林先生
手机：18002898666
电话：86 0769-82621088
传真：86 0769-82621099
邮箱：sales@hongchao-dg.cn
网址：www.gd-steel.com
诚信通ID：xinhongmouldsteel
QQ: 微信公众号：hcsteel
地址：中国·广东省·东莞市塘厦镇林村管理区
