日本SNCM220_日本SNCM220渗碳型合金结构钢_SNCM220力学性能

SNCM220
日本结构钢
渗碳型合金结构钢
日本标准：JIS G 4053-2008

---

 日本SNCM220渗碳钢的特性
SNCM220是日本的机械结构用合金钢钢材，是日本结构钢系列的一种渗碳钢，属于镍铬钼钢类型合金结构钢，载于日本工业标准JIS G 4053，SNCM220钢是在日本SNC系列结构钢的基础上添加合金元素钼Mo，进一步改善了钢的淬透性，高温强度也提高。SNCM220钢一般在渗碳表面硬化状态下使用。东莞市弘超模具科技有限公司推荐日本SNCM220合金结构钢用于制造中、小型汽车、拖拉机的发动机和传动系统的齿轮；代替SNC815钢制造要求心部性能较高的渗碳零件。

日本SNCM220渗碳钢的化学成分：

钢种牌号	标准	化学成分（质量分数，%）
		C	Si	Mn	Cr	Mo	Ni	Cu	P	S
SNCM220	JIS G 4053-2008	0.17~ 0.23	0.15~ 0.35	0.60~ 0.90	0.40~ 0.60	0.15~ 0.25	0.40~ 0.70	≤0.30	≤0.030	≤0.030

注：化学成分允许偏差按JIS G 0321的规定。

日本SNCM220渗碳钢的临界点温度：
Ac：730℃~830℃；
Ar：770℃~660℃；
Ms：400℃。

日本SNCM220渗碳钢的热处理工艺：
淬火：第一次均匀加热至850℃~900℃，在油中淬硬，第二次加热至800℃~850℃，在油中淬硬。

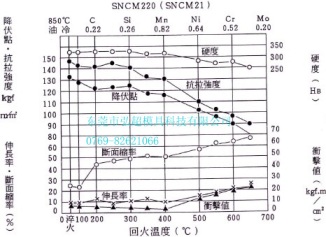

回火：加热至150℃~200℃，在静止空气中冷却。SNCM220回火曲线图如下所示：

日本SNCM220渗碳钢的力学性能：

钢号	标准	热处理条件	力学性能					硬度HBS
		1次850℃~900℃油淬；2次800℃~850℃油淬；150℃~200℃空冷回火。	抗拉强度σb(MPa)	屈服强度σs(MPa)	伸长率δ(%)	收缩率ψ(%)	冲击韧性αKV(J/cm2)
SNCM220	日本JIS G 4103		830	-	17	40	59	248~341

日本SNCM220渗碳钢的用途：
日本SNCM220渗碳钢一般用于制造齿轮、轴类、活塞、各种机械零部件等以及汽、机車及各种表面耐磨用零部件等。

更多信息
请直接与我公司服务人员联络（热线电话：0769-82621066/400-699-1286），以获得更多的有关日本SNCM220渗碳型合金结构钢及其它日本结构钢的选择、应用、热处理及库存等相关资料。

附：东莞弘超提供日本工业标准JIS G 4053-2008有关日本SNCM220渗碳型合金结构钢的日文资料

SNCM220（ニッケルクロムモリブデン鋼）の成分と機械的性質（引張強さ、降伏点、伸び、絞り、硬度）

SNCM220はニッケルクロムモリブデン鋼で、SNC材にモリブデンを添加することで、焼入れ性のさらなる向上、高温強度の向上をはかった鋼材です。主に肌焼き用として使われます。なお、SNCM材全般に言えることですが、一般の研削砥石で加工する場合は、ＷＡ系のものがよく使われます。超砥粒で研削する場合はcBNが効果的です
SNCM220の成分（単位：%）

材料記号	SNCM220の成分（単位：%）
	C	Si	Mn	Cr	Mo	Ni	Cu	P	S
SNCM220	0.17~ 0.23	0.15~ 0.35	0.60~ 0.90	0.40~ 0.60	0.15~ 0.25	0.40~ 0.70	0.30以下	0.030以下	0.030以下

SNCM220の熱処理温度、機械的性質、硬度（参考値）

材料記号	熱処理温度 （℃）		引張試験 （4号試験片）				衝撃試験 （Uノッチ試験片）	硬度 （HBW）
	焼入れ	焼戻し	降伏点 N/mm2	引張強さ N/mm2	伸び %	絞り %	衝撃値 （シャルピー） J/cm2
SNCM220	1次850から900油冷 2次800から850油冷	150～200空冷	-	830以上	17以上	40以上	59以上	248～341

资料来源：东莞市弘超模具科技有限公司结构钢事业部http://www.gd-steel.com
『版权所有，转载或引用请注明链接和出处』
